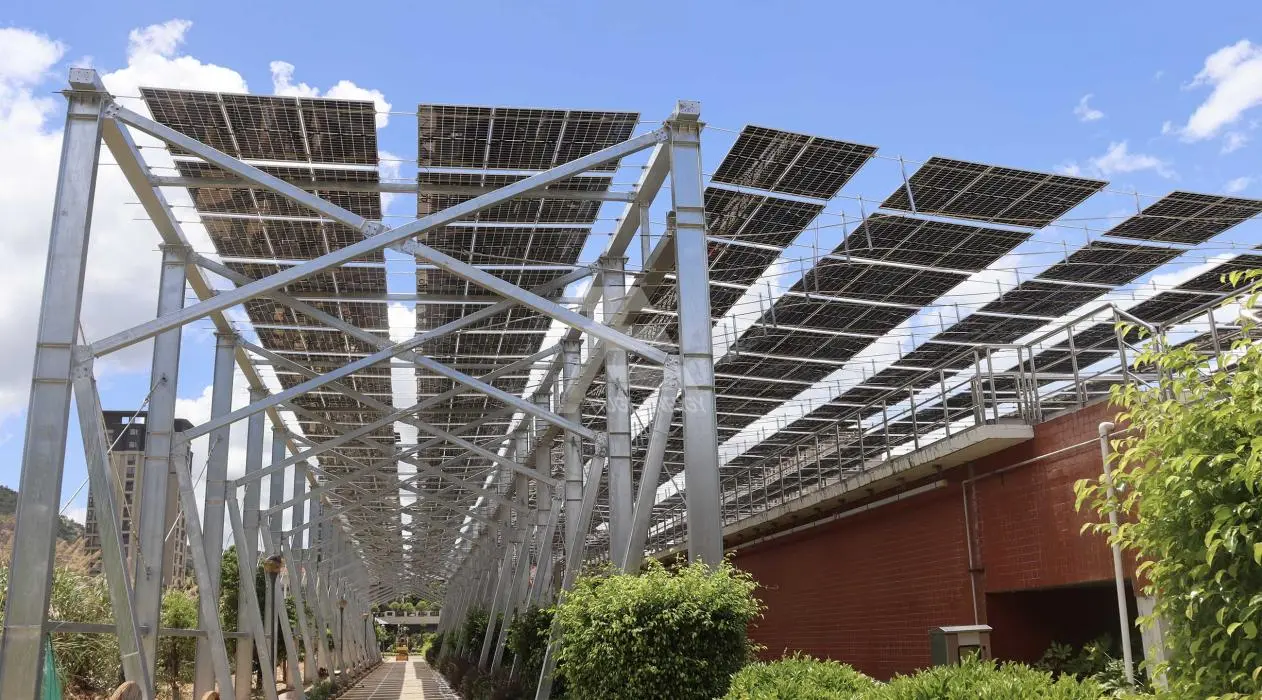

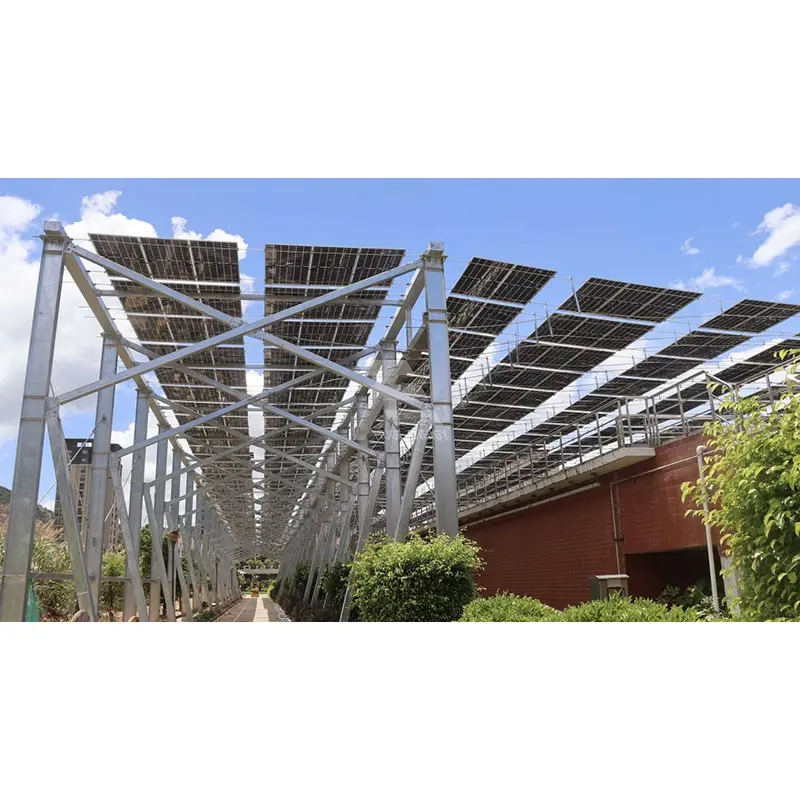

گوجیان آپ کو گراؤنڈ ڈوئل-پوسٹ سولر ماؤنٹنگ سسٹم پیش کرتا ہے، جو براہ راست فیکٹری سے بڑی مقدار میں فراہم کیا جاتا ہے۔ یہ برآمدی درجے کی پیکیجنگ، مکمل تکنیکی دستاویزات اور سرٹیفیکیشن مواد کے ساتھ آتا ہے، جو گھریلو اور بین الاقوامی زمینی فوٹوولٹک پروجیکٹس کے لیے ایک اقتصادی اور موثر فکسڈ ٹیلٹ انسٹالیشن حل فراہم کرتا ہے۔
1. اہم مواد: Q235B/Q355 اعلی طاقت کاربن سٹیل؛ سطح کے علاج کے اختیارات میں سنکنرن مزاحمت کے لیے ہاٹ ڈِپ گیلوانائزنگ یا زنک-ایلومینیم-میگنیشیم الائے کوٹنگ شامل ہیں۔
2. سنکنرن مزاحمت کے معیارات: گرم ڈِپ جستی کوٹنگ کی موٹائی ≥65μm؛ زنک-ایلومینیم-میگنیشیم کی کوٹنگ میں خود کو شفا بخش اینٹی سنکنرن خصوصیات ہیں، جو زیادہ نمی اور ساحلی نمک کے اسپرے ماحول کے لیے موزوں ہیں۔
3. ہم آہنگ ماڈیولز: مرکزی دھارے کے 182/210 سیریز کے پی وی ماڈیولز کے ساتھ ہم آہنگ۔ زمین کی تزئین اور پورٹریٹ سرنی دونوں ترتیبوں کی حمایت کرتا ہے۔
4. تنصیب کا جھکاؤ زاویہ: 5° اور 60° کے درمیان حسب ضرورت؛ مقامی عرض بلد اور متوقع پاور جنریشن کی بنیاد پر بہترین زاویہ کا تعین کیا جاتا ہے۔
5. لوڈ ڈیزائن کے معیارات: معیاری ہوا کا دباؤ 0.3–0.75 kN/m²؛ برف بوجھ کی گنجائش 1.8 kN/m² تک؛ تیز ہوا اور بھاری برف والے علاقوں کے لیے خصوصی کمک کے حل دستیاب ہیں۔
6. گراؤنڈ کلیئرنس: پینل کے نیچے گزرنے اور مکینیکل آپریشنز کو ایڈجسٹ کرنے کے لیے 0.6m سے 2.8m تک حسب ضرورت۔
7. فاؤنڈیشن کی اقسام: اسکرو ڈھیر، آزاد کنکریٹ کی بنیادیں، یا کاسٹ ان پلیس ڈھیر؛ ریتلی مٹی، مٹی اور چٹان سمیت مٹی کے مختلف حالات کے لیے موزوں ہے۔
8. فاسٹنرز: معیاری اینٹی لوزنگ واشرز کے ساتھ ہاٹ ڈِپ جستی ہائی سٹرینتھ بولٹ۔ طویل مدتی بیرونی استعمال کے دوران محفوظ رہنے کے لیے ڈیزائن کیا گیا ہے۔
9. ڈیزائن سروس لائف: 25 سال، پی وی ماڈیولز کے لائف سائیکل سے مماثل۔
✅ بڑے پیمانے پر سنٹرلائزڈ گرڈ پیریٹی گراؤنڈ ماونٹڈ پی وی پاور پلانٹس
✅ گاؤں کی سطح پر تقسیم شدہ PV اور دیہی احیاء کے PV پروجیکٹس
✅ گوبی ریگستانوں، بنجر زمینوں، یا آہستہ سے گھومتی ہوئی پہاڑیوں میں PV اڈے
✅ ایگری-پی وی (ایگریولٹک) منصوبے (زرعی مشینری کے لیے پینل کے نیچے کلیئرنس فراہم کی گئی)
✅ بڑے پیمانے پر اوورسیز گراؤنڈ ماونٹڈ پی وی فارمز اور ای پی سی پروجیکٹس
✅ پائل فاؤنڈیشن کی تعمیر کے لیے موزوں مٹی اور پانی کے حالات کے ساتھ ہموار خطہ
1. تعمیر سے پہلے سائٹ کا ارضیاتی سروے کریں اور ارضیاتی رپورٹ کی بنیاد پر بنیاد کی قسم کا انتخاب کریں۔ بغیر سروے کے تعمیراتی کام مکمل طور پر ممنوع ہے۔ 2. اس بات کو یقینی بنائیں کہ تمام اپرائٹس عمودی رہیں اور صف کے محور سیدھے ہوئے ہوں۔ بڑھتے ہوئے جھکاؤ کے زاویے کو ڈیزائن ڈرائنگ پر سختی سے عمل کرنا چاہیے — سائٹ پر زاویہ میں ترمیم ممنوع ہے۔
3. اسمبلی کے لیے صرف معیاری، اصل مینوفیکچرر اجزاء استعمال کریں۔ غیر مجاز آن سائٹ ویلڈنگ، کٹنگ، ڈرلنگ، یا مین پروفائلز کو موڑنا — جو کہ سنکنرن مخالف کوٹنگ یا ساختی سالمیت سے سمجھوتہ کر سکتا ہے — سختی سے ممنوع ہے۔
4. ماؤنٹنگ سسٹم کی تنصیب کی تکمیل پر، فوٹو وولٹک پاور پلانٹس کے لیے بجلی کے تحفظ کے معیارات کی تعمیل کو یقینی بنانے کے لیے ایک متحد گراؤنڈ کنکشن قائم کریں۔
1. سیلاب کے موسموں، بھاری برف باری، یا ٹائفون کے بعد سالانہ جامع معائنہ کریں، بولٹ کی تنگی، سیدھی سیٹلمنٹ، اور اینٹی سنکنرن کوٹنگز کو پہنچنے والے نقصان پر توجہ مرکوز کریں۔
2. زنگ کے پھیلاؤ کو روکنے کے لیے خصوصی اینٹی سنکنرن مواد کا استعمال کرتے ہوئے کوٹنگ کو ہونے والے کسی بھی مقامی نقصان کی فوری مرمت کریں۔
3. بڑھتے ہوئے شہتیروں یا اوپر کی جگہوں پر سامان نہ لٹکائیں اور نہ ہی بھاری اشیاء کا ڈھیر لگائیں۔ بوجھ اصل ڈیزائن کی وضاحتوں سے زیادہ نہیں ہونا چاہئے۔
4. خراب شدہ پرزوں کو تبدیل کرتے وقت، انہی خصوصیات کے صرف اصلی مینوفیکچرر اجزاء استعمال کریں۔ غیر معیاری پروفائلز کا استعمال ممنوع ہے۔
سائٹ کے ٹپوگرافک نقشے اور موسمیاتی ڈیٹا کی وصولی پر، پیشہ ور ساختی انجینئرز ماڈلنگ اور تصدیق کرتے ہیں، ترتیب اور جھکاؤ کے زاویہ کی اصلاح کے منصوبے تیار کرتے ہیں، اور لاگت کی کارکردگی کا موازنہ فراہم کرتے ہیں۔
ہوا اور برف کے بوجھ، ارضیاتی حالات، اور زمین کے استعمال کی منصوبہ بندی کی بنیاد پر سیدھی اونچائی، اسپین، اور بنیاد کی قسم کو ایڈجسٹ کریں۔
اندرون خانہ مینوفیکچرنگ اور ماڈیولر پری فیبریکیشن؛ طلب کے مطابق بیچوں میں پیداوار اور ترسیل کا شیڈول؛ ٹرانزٹ نقصان کو کم کرنے کے لیے سمندری برآمد کے لیے موزوں معیاری کنٹینر پیکجنگ۔
کھیپ کے ساتھ گراؤنڈ ڈوئل-پوسٹ سولر ماؤنٹنگ سسٹم کے موافقت کے سرٹیفکیٹ، مواد کی رپورٹس، ڈرائنگ اور لوڈ کیلکولیشن رپورٹس فراہم کریں۔ سائٹ پر تنصیب کے سوالات کو حل کرنے کے لیے تکنیکی عملے کا بندوبست کریں۔ مستند قابلیت اور سرٹیفیکیشن
✅ ISO 9001 کوالٹی مینجمنٹ سسٹم سرٹیفیکیشن؛ مکمل ٹریس ایبلٹی کے ساتھ پورے پیداواری عمل میں معیاری کنٹرول
✅ سی ایم اے تھرڈ پارٹی مکینیکل پرفارمنس ٹیسٹ رپورٹس
✅ مادی خصوصیات اور سنکنرن/موسم کی مزاحمت کے بارے میں CNAS سے منظور شدہ لیبارٹری رپورٹس
✅ یورپی منصوبوں کے لیے EU کے معیارات کے مطابق EN 1090 تکنیکی دستاویزات فراہم کرنے کی اہلیت
✅ جنوب مشرقی ایشیاء، مشرق وسطیٰ اور لاطینی امریکہ میں سمندر پار منصوبوں کے لیے آڈٹ کی ضروریات کو پورا کرنے کے لیے جامع مواد کی تفصیلات اور نمک کے اسپرے سنکنرن ٹیسٹ کی رپورٹیں
