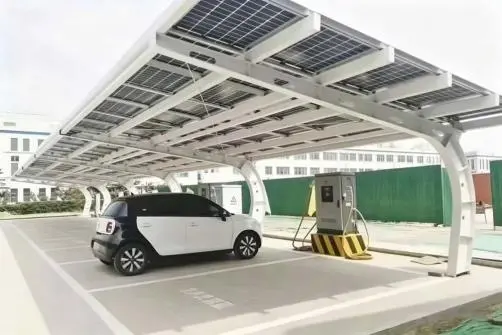

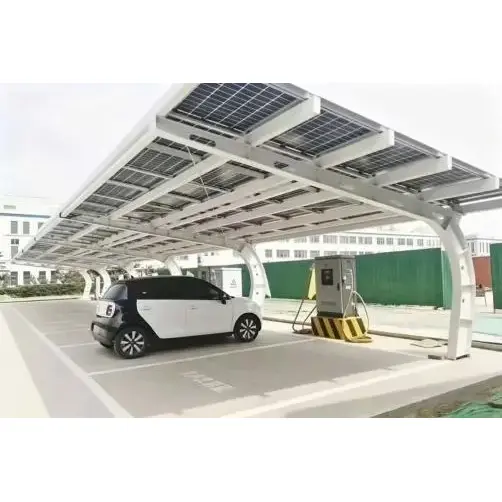

ہماری فیکٹری کینٹیلیور سولر کارپورٹ کی کسٹم فیبریکیشن میں مہارت رکھتی ہے۔ ہمارا خود تیار کردہ "7 شکل والا" ایک طرفہ کینٹیلیورڈ فوٹو وولٹک گاڑیوں کا شیڈ چھوٹے اور درمیانے درجے کے صنعتی پارکوں، کارپوریٹ کے پچھواڑے، اور یک طرفہ گاڑیوں کی پارکنگ کے علاقوں کے لیے مرکزی دھارے کے فوٹو وولٹک انضمام کے حل کے طور پر کام کرتا ہے۔ دو طرفہ "T-shaped" گاڑیوں کے شیڈ کے برعکس، "7-shaped" فوٹو وولٹک گاڑی کے شیڈ میں صرف پارکنگ کی جگہ کے عقبی حصے میں لوڈ بیئرنگ کالم ہوتے ہیں، جبکہ مین بیم کو پارکنگ کی جگہوں کی پوری قطار کو ڈھکنے کے لیے آگے کینٹلیور کیا جاتا ہے۔ تمام اجزاء کو فیکٹری میں پہلے سے تیار کیا جاتا ہے اور اعلی طاقت والے بولٹ کا استعمال کرتے ہوئے سائٹ پر جمع کیا جاتا ہے، جس سے سائٹ پر وسیع ویلڈنگ کی ضرورت ختم ہو جاتی ہے اور مجموعی تعمیراتی ٹائم لائن کو نمایاں طور پر کم کیا جاتا ہے۔ مربوط یک طرفہ واٹر ڈائیورژن ڈھانچہ بارش کے پانی کو یکساں طور پر بیرونی کینٹیلیورڈ سائیڈ کی طرف لے جاتا ہے، پانی کو گاڑیوں کے جسموں پر ٹپکنے سے روکتا ہے یا کیچڑ، پانی بھری زمین کا سبب بنتا ہے۔ "7 کی شکل والے" فوٹو وولٹک گاڑیوں کے شیڈ کو پارکنگ کی جگہوں کی تعداد کے مطابق آزادانہ طور پر جمع اور بڑھایا جا سکتا ہے، پہلے سے نامزد جگہیں چارجنگ پائل انسٹالیشن کے لیے مختص ہیں، جس سے ایک مربوط پارکنگ اور پاور جنریشن فوٹو وولٹک چارجنگ اسٹیشن کی تخلیق ممکن ہو سکتی ہے۔
تمام ستون پارکنگ کی جگہ کے عقب میں نصب ہیں۔ گاڑی کے داخلے/باہر نکلنے یا دروازے کھولنے والے علاقوں میں اسٹیل کے فریم کی کوئی رکاوٹ نہیں ہے، اور گاڑی پارک کرنے یا باہر نکلتے وقت ڈرائیوروں کے لیے کوئی مداخلت نہیں ہے۔ لہذا، موجودہ پارکنگ کی جگہ کے نشانات کو کسی اضافی منصوبہ بندی یا ترمیم کی ضرورت نہیں ہے۔
روایتی ملٹی پلر کارپورٹ فاؤنڈیشنز کے مقابلے میں، اس طریقہ کار کے لیے کم فاؤنڈیشن پوائنٹس کی ضرورت ہوتی ہے، جس کے نتیجے میں موجودہ کنکریٹ یا اسفالٹ کے سخت فرش کو نقصان پہنچانے کی گنجائش کم ہوتی ہے، اور پارکنگ کی عمر رسیدہ سہولیات کے لیے مجموعی طور پر تزئین و آرائش کے کم اخراجات شامل ہوتے ہیں۔
تمام سٹیل سیکشنز کو مکمل ہاٹ ڈِپ گیلوانائزنگ عمل سے مشروط کیا جاتا ہے، اس بات کو یقینی بناتے ہوئے کہ زنک کی کوٹنگ کی موٹائی مطلوبہ معیارات پر پورا اترتی ہے اور بارش کے پانی اور نمی سے پیدا ہونے والے سنکنرن سے تحفظ فراہم کرتی ہے۔ ان اجزاء کو زیادہ نمی والے ساحلی علاقوں یا شدید سردی اور بھاری برف باری کا سامنا کرنے والے علاقوں میں طویل مدت تک قابل اعتماد طریقے سے استعمال کیا جا سکتا ہے۔
سپورٹ فریم میں ایک معیاری نکاسی کی ڈھلوان ہے، جو بارش کے پانی کو مرکزی طور پر کینٹیلیورڈ بیرونی حصے کی طرف لے جاتا ہے، چھت پر مسلسل ٹپکنے سے روکتا ہے اور پارکنگ کی جگہوں یا خطرناک گیلی سطحوں پر پانی جمع ہونے کے خطرے کو کم کرتا ہے۔
کینٹیلیور کی لمبائی، کالم کی اونچائی، اور کینوپی کے جھکاؤ کے زاویے کو مقامی ہوا اور برف کے بوجھ کے ساتھ ساتھ فوٹو وولٹک پینلز کے طول و عرض کے مطابق ایڈجسٹ کیا جا سکتا ہے۔ سسٹم DC چارجنگ اسٹیشن کی تنصیب کے لیے پہلے سے نصب شدہ انٹرفیس کے ساتھ سنگل اسپین اور ملٹی اسپین لچکدار کنفیگریشن دونوں کو سپورٹ کرتا ہے۔
ہوا اور برف کے بوجھ کے لیے پروفیشنل سٹرکچرل لوڈ کیلکولیشن رپورٹس، فیکٹری کوالٹی انسپیکشن سرٹیفکیٹ، اور ISO/CE سرٹیفیکیشن دستاویزات فراہم کی جا سکتی ہیں، جو گھریلو گرڈ کنکشن فائلنگ کی ضروریات اور بین الاقوامی پروجیکٹ آرکائیونگ کے معیارات کو پورا کرتی ہیں۔
مصنوعات کی تکنیکی وضاحتیں ٹیبل
|
پروجیکٹ |
7-کردار کی ایک طرفہ کینٹیلیورڈ فوٹو وولٹک کارپورٹ – معیاری پیرامیٹرز |
|
اہم مواد |
Q235B کاربن اسٹیل - سنکنرن کے تحفظ کے لیے مجموعی طور پر ہاٹ ڈِپ گالوانائزنگ |
|
زنک کوٹنگ کی موٹائی |
≥85μm |
|
سنگل گاڑی کا معیاری دورانیہ |
2.5m/3m/3.5m - حسب ضرورت |
|
کالم کی اونچائی کی حد |
2.2 میٹر - 3.2 میٹر (سایڈست) |
|
الگ کرنے کا طریقہ |
ہاٹ ڈِپ جستی اعلی طاقت والی بولٹ اسمبلی |
|
معیاری سروس کی زندگی |
آؤٹ ڈور سروس کی زندگی: ≥25 سال |
ہماری فیکٹری کا کینٹیلیور سولر کارپورٹ پورے چین میں مقامی طور پر فروخت کیا جاتا ہے اور جنوب مشرقی ایشیا، مشرق وسطیٰ اور یورپ کے مختلف ممالک کو برآمد کیا جاتا ہے۔ مناسب ایپلی کیشنز:
1. چھوٹے اور درمیانے درجے کے مینوفیکچرنگ پلانٹس میں فیکٹری کے ملازمین کے لیے ایک قطار میں پارکنگ کی جگہیں؛
2. سرکاری ایجنسیوں، ہسپتالوں اور اسکولوں کے لیے یک طرفہ لمبا پارکنگ ایریا؛
3. تجارتی پارکوں کے اندر چھوٹے پیمانے پر نئے توانائی کے چارجنگ اسٹیشنوں کے لیے پارکنگ کینوپیز کو سپورٹ کرنا؛
4. ولا ایریا کے لیے سنگل سائیڈڈ آزاد پارکنگ اسپیس فوٹو وولٹک کنورژن پروجیکٹ؛
5. ایک تنگ، سنگل قطار لاجسٹکس پارک کے لیے عارضی پارکنگ اور بجلی پیدا کرنے کا منصوبہ۔
جامع پیداواری عمل اور آخر سے آخر تک معیار کا معائنہ اور کنٹرول
1. خام مال کی آمد کا معائنہ: سٹیل کی موٹائی، مواد کی ساخت، اور جستی خام مال کے معیار کی تصدیق کریں۔ غیر تعمیل سٹیل کو مزید پروسیسنگ کے بغیر مسترد کر دیا جائے گا۔
2. CNC کاٹنا اور چھدرن کرنا: پروفائل کاٹنے اور بولٹ فکسنگ ہولز کی درست چھدرن کے لیے مکمل طور پر خودکار CNC کا سامان۔
3. مکمل ویلڈنگ کے ساتھ مین بیم کے بوجھ برداشت کرنے والے حصوں کو مضبوط کریں۔ ویلڈز کو فلیٹ پیس لیں اور کسی بھی گڑ کو ہٹا دیں۔
4. سنکنرن سے بچاؤ کے لیے جامع ہائی ٹمپریچر ہاٹ ڈِپ گالوانائزنگ: تمام اجزاء کو زنگ سے بچاؤ والی یکساں حفاظتی تہہ بنانے کے لیے اعلی درجہ حرارت کے زنک غسل میں ڈبو دیا جاتا ہے۔
5. جامع حتمی مصنوعات کے جہتی معائنہ: کینٹیلیور کی لمبائی، کالم عمودی، اور مشترکہ فرق رواداری کی انفرادی انشانکن انجام دیں؛
6. لوڈ سمولیشن سیمپلنگ ٹیسٹ: ونڈ اور اسنو لوڈ بیئرنگ سمولیشن ٹیسٹنگ کے لیے تصادفی طور پر تیار سپورٹ ڈھانچے کو منتخب کریں۔
7. شپنگ پیکجنگ کی توثیق: لوازمات کی درجہ بندی، پیک اور لیبل لگائیں۔ تصدیق کریں کہ باکسنگ اور شپنگ سے پہلے لوازمات کا مکمل سیٹ موجود ہے۔
ہر معیار کے معائنے کے طریقہ کار کے ساتھ کاغذی معائنہ کا ریکارڈ بھی ہونا چاہیے، جو پراجیکٹ آڈٹ دستاویزات کے حصے کے طور پر خریداری کرنے والی پارٹی کو فراہم کیا جا سکتا ہے۔
1. اندرون خانہ مینوفیکچرنگ کی سہولیات جو درمیانی مارک اپ کو ختم کرتی ہیں: ہم اپنی سٹیل پروسیسنگ ورکشاپس اور خود مختار گیلوانائزنگ پروڈکشن لائنیں چلاتے ہیں، مکمل عمل کے خود انتظام کو قابل بناتے ہیں – بڑے حجم کی خریداریوں کے لیے زیادہ مسابقتی ہول سیل قیمتیں پیش کرتے ہیں۔
2. جامع سرٹیفیکیشن: آئی ایس او 9001 کوالٹی مینجمنٹ سسٹم سرٹیفکیٹ، سی ای سٹرکچرل سیفٹی سرٹیفیکیشن، اور تھرڈ پارٹی ایس جی ایس گیلوانائزنگ لیئر انسپکشن رپورٹ؛
3. ایک سٹاپ جامع سروس: مفت ساختی رینڈرنگ اور تفصیلی تعمیراتی ڈرائنگ فراہم کی گئی ہے۔ تعمیراتی مرحلے کے دوران کل وقتی آن لائن ویڈیو تکنیکی رہنمائی؛
4. مستحکم اور قابل پیشن گوئی ڈیلیوری ٹائم لائنز: ہماری اپنی مینوفیکچرنگ سہولیات میں رکھے گئے خام مال کی کافی انوینٹری کے ساتھ، معیاری آرڈرز کے لیے پیداواری دور 10-18 کام کے دن ہے۔
5. فروخت کے بعد کی بہتر وارنٹی: مرکزی سٹیل فریم پر 15 سالہ وارنٹی؛ تاحیات ساختی دیکھ بھال اور تزئین و آرائش تکنیکی مشاورتی خدمات۔
پیکجنگ، شپنگ اور پروکیورمنٹ کا عمل
1. پیکجنگ کا طریقہ: مین بیم اور کالم پلاسٹک فلم ریپنگ سے محفوظ ہوں گے۔ چھوٹے کنیکٹرز کو الگ الگ درجہ بندی شدہ بنے ہوئے تھیلوں میں پیک کیا جائے گا، ان کی وضاحتیں اور حصہ نمبر واضح طور پر نشان زد ہوں۔
2. شپنگ اور لاجسٹکس: گھریلو گاڑیوں کی مال برداری کی خدمت براہ راست تعمیراتی جگہ پر پہنچائی جاتی ہے۔ غیر ملکی تجارت کا کاروبار معیاری کنٹینر شپنگ موڈ کو اپناتا ہے، اور FOB اور CIF تجارتی شرائط کی حمایت کرتا ہے۔
3. معیاری حصولی کا عمل: گاہک سائٹ کے طول و عرض/ڈرائنگز فراہم کرتا ہے → انجینئر ایک تجویز اور کوٹیشن جاری کرتا ہے → خریداری اور فروخت کا معاہدہ دستخط شدہ → پیشگی ادائیگی کی گئی اور پروڈکشن شیڈولنگ شروع کی گئی → پورے عمل کے دوران جامع معیار کا معائنہ → حتمی ادائیگی طے پا گئی اور سامان بھیج دیا گیا → تنصیب اور ڈرائنگ کے ساتھ ساتھ دستاویزات اور ڈرائنگ پر کوآرڈینیشن
A: پارکنگ کی جگہوں کی ایک قطار یا تنگ، لمبا لے آؤٹ والی سائٹوں کے لیے، U-شکل والے سنگل سائیڈڈ کینٹیلیورڈ فوٹوولٹک گاڑی کے شیڈ کی سفارش کی جاتی ہے کیونکہ اس پر تعمیراتی اخراجات کم ہوتے ہیں۔ سڈول پارکنگ کی جگہوں کی دو قطاروں یا بڑی، متصل پارکنگ ایریاز والی سائٹوں کے لیے، دو پارکنگ کی جگہوں کو سہارا دینے والے ایک ستون کے ساتھ ایک T-شکل والی گاڑی کے شیڈ کو ترجیح دی جاتی ہے۔
A: ہاں۔ 7 کی شکل والی ستون فاؤنڈیشن کے لیے صرف چند تنصیبی پوائنٹس کی ضرورت ہوتی ہے اور اس میں اسٹینڈ اسٹون فاؤنڈیشن کے لیے مقامی ڈرلنگ شامل ہوتی ہے، جس کے نتیجے میں سڑک کی موجودہ سطح پر کم سے کم خلل پڑتا ہے - جو اسے پرانی پارکنگ کی سہولیات کی تزئین و آرائش کے لیے انتہائی موزوں بناتا ہے۔
A: سپورٹ۔ ڈیزائن کے مرحلے کے دوران، فکسڈ چارجنگ پائل ماؤنٹنگ بریکٹ اور کیبل روٹنگ سلاٹس کو محفوظ کیا جا سکتا ہے۔ مربوط فوٹوولٹک، توانائی ذخیرہ کرنے، اور چارجنگ اسٹیشنوں کی تعمیر میں سہولت فراہم کرنے کے لیے فیکٹری سے فراہم کردہ مربوط لے آؤٹ ڈرائنگ دستیاب ہیں۔
A: پورے ڈھانچے کو بولٹ کا استعمال کرتے ہوئے جمع کیا جاتا ہے، پیچیدہ ویلڈنگ کے طریقہ کار کی ضرورت کو ختم کرتے ہوئے؛ اسے یا تو معیاری اسٹیل ڈھانچے کی تعمیراتی ٹیموں یا فوٹو وولٹک تنصیب ٹیموں کے ذریعہ انسٹال کیا جاسکتا ہے۔
A: معمولی اثرات تیزی سے سنکنرن کا سبب نہیں بنتے ہیں۔ زنک کی کوٹنگ میں خود کو قربان کرنے والی سنکنرن تحفظ کی خصوصیات ہیں۔ ایسی صورتوں میں جہاں زنک کوٹنگ کے بڑے حصے چھل گئے ہوں، ہم زنک کوٹنگ ایپلی کیشن سلوشن فراہم کرتے ہیں۔ معمولی خروںچوں کو کسی اضافی علاج کی ضرورت نہیں ہے، اور سطح کو طویل مدتی استحکام کے ساتھ باہر استعمال کیا جا سکتا ہے۔
A: روایتی سخت زمینی سطحوں کے لیے، اسٹینڈ اسٹون کنکریٹ فاؤنڈیشن کافی ہے۔ گاد یا نرم مٹی کی حالتوں والی سائٹوں کے لیے، ایمبیڈڈ اینکر پلیٹیں شامل کی جا سکتی ہیں یا فاؤنڈیشن کے سوراخ کو گہرا کیا جا سکتا ہے۔ انجینئر آبادکاری کے خطرات کو کم کرنے کے لیے ارضیاتی حالات کی بنیاد پر ایک حسب ضرورت بنیاد کی تعمیر کا منصوبہ تیار کرے گا۔
1. وارنٹی سروس: ساختی خرابی کے لیے جو انسانی سرگرمی یا جستی کوٹنگ کی بڑے پیمانے پر لاتعلقی کی وجہ سے نہیں ہوتی، متعلقہ اجزاء کو مفت میں تبدیل کیا جا سکتا ہے۔
2. تکنیکی معاونت: سپورٹ بریس کمک اور صلاحیت کی توسیع میں ترمیم کے لیے ڈیزائن اور اسکیمیٹک ڈرائنگ کی تاحیات مفت فراہمی؛
3. پروجیکٹ کیس اسٹڈیز: مختلف علاقوں میں مینوفیکچرنگ پلانٹس، انڈسٹریل پارک مینجمنٹ کلائنٹس، اور پی وی پروجیکٹ کے جنرل کنٹریکٹرز کی خدمت کے وسیع تجربے کے ساتھ، ہم آس پاس کے اسی طرح کے پروجیکٹس کے لیے سائٹ پر فیلڈ وزٹ فراہم کر سکتے ہیں۔
4. سرٹیفیکیشن ڈیلیوری: شپمنٹ پر، کاغذ پر مبنی کوالٹی انسپیکشن رپورٹ اور سرٹیفیکیشن سرٹیفکیٹ کی کاپیاں ایک ساتھ بھیجی جائیں گی۔ ان دستاویزات کے الیکٹرانک ورژن تک کسی بھی وقت رسائی حاصل کی جا سکتی ہے۔
