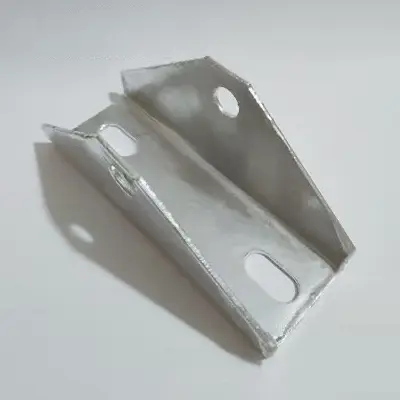

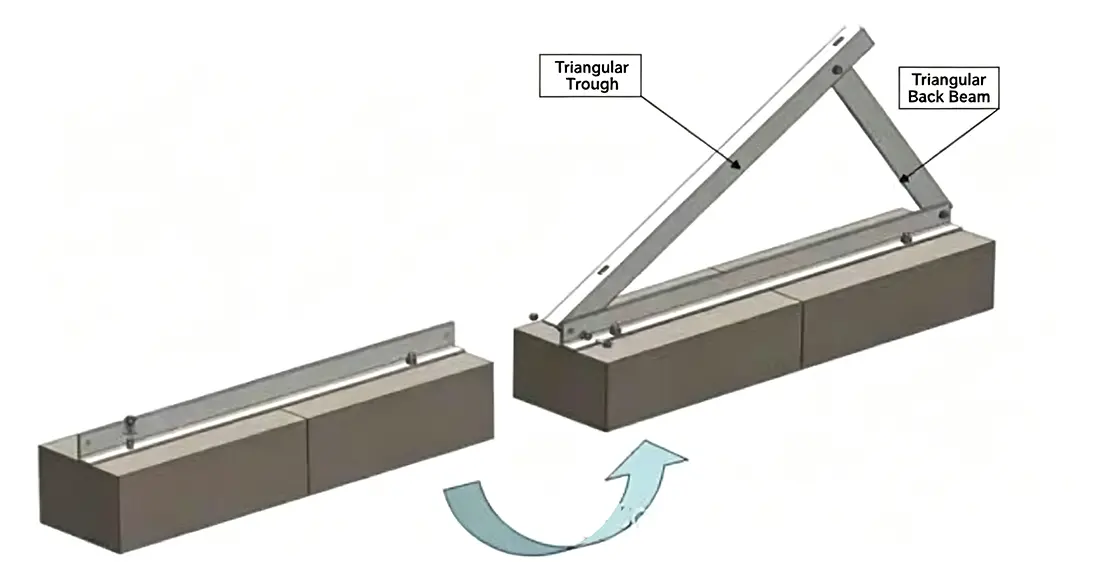

مثلث سپورٹ یا تکونی کمک کے نام سے بھی جانا جاتا ہے، گوجیان فیکٹری کے ذریعے چائنا ٹرائی اینگل بریکٹ کنیکٹر فوٹو وولٹک (PV) کے بڑھتے ہوئے نظام کے لیے ضروری ساختی ہارڈویئر اجزاء ہیں۔ مثلث کے مکینیکل استحکام کا فائدہ اٹھاتے ہوئے، وہ مرکزی عمودی خطوط، اخترن منحنی خطوط وحدانی اور افقی پورلن کو جوڑتے ہیں تاکہ ایک مثلث سپورٹ فریم ورک تشکیل دیا جا سکے، ہوا کے بوجھ، برف کے بوجھ، اور PV ماڈیولز کے وزن کی وجہ سے ہونے والے دباؤ کو مؤثر طریقے سے تقسیم کرتے ہیں۔ سنگل پوائنٹ کنکشنز پر انحصار کرنے والے معیاری بڑھتے ہوئے نظام وقت کے ساتھ باہر تیز ہواؤں کے سامنے آنے پر مجموعی طور پر جھومنے، ویلڈ کریکنگ، اور purlin جھلنے کا خطرہ رکھتے ہیں۔ تکونی کنیکٹرز کی تنصیب پورے بڑھتے ہوئے ڈھانچے کی سختی کو نمایاں طور پر بڑھاتی ہے، جو انہیں بڑے پیمانے پر زمین پر نصب پی وی پلانٹس، پیچیدہ پہاڑی خطوں پر تنصیبات، اور ساحلی علاقوں میں تیز ہوا کے بوجھ سے مشروط منصوبوں کے لیے ناگزیر اجزاء بناتی ہے۔
✅ ون اسٹاپ فیکٹری سپلائی: تکونی کنیکٹر، C/Z/U کے سائز کے اسٹیل پروفائلز، PV کلیمپس، اور purlin کنیکٹر سبھی یکساں اینٹی کورروشن ٹریٹمنٹ کے ساتھ اندرون ملک تیار کیے جاتے ہیں۔ پورا ماؤنٹنگ سسٹم ایک متحد 25 سالہ وارنٹی کے ساتھ آتا ہے، جو ملٹی وینڈر سورسنگ کی ضرورت کو ختم کرتا ہے اور غیر مطابقت پذیر تصریحات یا سنکنرن مخالف عمروں جیسے مسائل سے بچتا ہے۔
✅ تمام ماحول کے لیے دوہری اینٹی کورروشن ٹیکنالوجیز: ہاٹ ڈِپ جستی کوٹنگ کی موٹائی ≥65μm؛ زنک-ایلومینیم-میگنیشیم کوٹنگ کٹے ہوئے کناروں پر خود کو شفا بخشنے کی خصوصیات رکھتی ہے اور 1,000 گھنٹے کے غیر جانبدار نمک کے سپرے ٹیسٹ پاس کرتی ہے، جو ساحلی نمکین الکالی علاقوں، ماہی گیری-شمسی ہائبرڈ پروجیکٹس، اور زیادہ نمی والے پہاڑی علاقوں میں طویل مدتی استحکام کو یقینی بناتی ہے۔
✅ گاڑھا، زیادہ طاقت والا تکونی ڈھانچہ: اہم اجزاء 2.0–3.0mm Q355B سٹیل کے ایک ٹکڑے سے لگائے گئے ہیں۔ مستحکم تکونی مکینیکل ڈیزائن 60m/s کی ہواؤں اور 1000N/m² کے برف کے بوجھ کو برداشت کرتا ہے، جو وقت کے ساتھ موڑنے یا خرابی کے بغیر زیادہ بوجھ برداشت کرنے کی صلاحیت پیش کرتا ہے۔
✅ قابل اعتماد بڑے پیمانے پر پیداواری صلاحیت: 6,600m² معیاری ورکشاپ 20 مکمل طور پر خودکار CNC پنچنگ مشینوں سے لیس؛ 42,000 ٹن پی وی پروفائلز کی سالانہ پیداوار۔ معیاری وضاحتیں اسٹاک میں رکھی جاتی ہیں؛ 10,000+ یونٹس کے بلک آرڈرز 10-15 دنوں کے اندر ڈیلیور کیے جاتے ہیں، فوری آرڈرز کے لیے ترجیحی شیڈولنگ دستیاب ہے۔
✅ مصدقہ معیار اور تعمیل: ISO9001 (معیار)، ISO14001 (ماحولیاتی) اور ISO45001 (پیشہ ورانہ صحت) سرٹیفیکیشن رکھتا ہے۔ ہر بیچ میں فیکٹری کے معیار کے معائنہ کی اصل رپورٹ شامل ہوتی ہے، جو بڑے پیمانے پر پی وی پاور پلانٹ کے ٹینڈرز کے لیے اہلیت کی ضروریات کو پورا کرتی ہے۔
|
پیرامیٹر |
معیاری تفصیلات |
مرضی کے مطابق اختیارات
|
|
پروڈکٹ کا نام |
مثلث کنیکٹر |
اپنی مرضی کے طول و عرض؛ کارپوریٹ لوگو کندہ کاری
|
|
اہم مواد |
Q355B اعلی طاقت والی اسٹیل پلیٹ |
Q235 کاربن اسٹیل (اختیاری) |
|
پلیٹ کی موٹائی |
2.0mm/2.5mm/3.0mm/4.0mm |
موٹا ہوا، ہوا سے بچنے والا پربلت ورژن |
|
سطح کا علاج |
ہاٹ ڈِپ گالوانائزنگ؛ زنک-ایلومینیم-میگنیشیم کوٹنگ |
بلیک پاؤڈر کوٹنگ (اینٹی سنکنرن) |
|
سوراخ کی وضاحتیں |
متعدد زاویوں پر مساوی سلاٹڈ سوراخ |
سایڈست سوراخ وقفہ کاری؛ سوراخوں کی متغیر تعداد |
|
لوڈ کی صلاحیت |
ہوا کے دباؤ کی مزاحمت ≤ 60m/s؛ برف کا بوجھ ≤ 1000N/m² |
اونچائی اور تیز ہوا والے ساحلی علاقوں کے لیے حسب ضرورت موٹا ورژن |
A: ہم مکمل تخصیص کی حمایت کرتے ہیں۔ ہم آپ کے موجودہ C/Z-سیکشن سٹیل ماؤنٹس کی بنیاد پر پلیٹ کی موٹائی، سوراخ کی جگہ، اور یپرچر کے زاویوں کو ایڈجسٹ کر سکتے ہیں۔ صرف بڑھتے ہوئے ڈرائنگ فراہم کریں، اور ہم سڑنا بنانے اور پیداوار کے ساتھ آگے بڑھ سکتے ہیں۔
A: معیاری تفصیلات کے نمونے کی تھوڑی مقدار مفت فراہم کی جاتی ہے۔ صرف شپنگ کے اخراجات لاگو ہوتے ہیں۔ اگر بلک پروجیکٹ آرڈر بعد میں دیا جاتا ہے تو، نمونے کی ترسیل کی لاگت کو آرڈر کی کل رقم سے مکمل طور پر منہا کیا جا سکتا ہے۔
A: ہم زنک-ایلومینیم-میگنیشیم سطح ختم کرنے کی تجویز کرتے ہیں۔ کٹے ہوئے کناروں میں خود شفا یابی کے خلاف سنکنرن خصوصیات ہیں، جو انہیں انتہائی سنکنرن ساحلی علاقوں، مچھلی کے تالابوں اور نمکین الکلی مٹی کے ماحول کے لیے موزوں بناتے ہیں۔ لوازمات 10 سال کی وارنٹی کے ساتھ آتے ہیں، اور مکمل PV سسٹم کو 25 سالہ سروس لائف گارنٹی کی حمایت حاصل ہے۔
1. مفت تکنیکی ڈرائنگ سپورٹ: مجموعی PV ماؤنٹنگ لے آؤٹ کے لیے ڈرائنگ کی فراہمی اور سہ رخی سپورٹ کے لیے ساختی بوجھ کے حساب کتاب۔
2. فریق ثالث کی جانچ کی خدمات: مکینیکل اور اینٹی سنکنرن نمک سپرے کی جانچ کے لیے نمونے آپ کی لیبارٹری میں بھیجے جا سکتے ہیں۔
3. ٹینڈر کی اہلیت کی مکمل دستاویزات: "تھری سسٹم" سرٹیفکیٹ، AAA-ریٹیڈ کریڈٹ انٹرپرائز سرٹیفکیٹ، اور فیکٹری کوالٹی انسپکشن رپورٹس جو کھیپ کے ساتھ شامل ہیں۔
4. زندگی بھر کے بعد فروخت کی معاونت: پراجیکٹ شروع کرنے کے بعد باقاعدہ فالو اپ؛ غیر انسانی معیار کے مسائل کی صورت میں لوازمات کی مفت تبدیلی یا واپسی۔
