خودکار اسمبلی اور مواد کو سنبھالنے والے آلات میں، گائیڈ ریل اس بات کا تعین کرتی ہے کہ آیا ایک لکیری سلائیڈ تین سال کے بعد خاموش اور ہموار رہتی ہے یا صرف تین ماہ کے بعد ہلنا شروع ہو جاتی ہے۔ زیادہ تر روایتی سنگل سلاٹ پروفائلز بوجھ کو ایک کام کرنے والی سطح پر مرکوز کرتے ہیں۔ سنکی بوجھ آہستہ آہستہ گاڑی کو سیدھ سے باہر نکال سکتا ہے، جس کے نتیجے میں پیدا ہونے والی خرابیاں بالآخر پوری مشین کی کارکردگی کو متاثر کرتی ہیں۔ H-Rail صرف سطحی علاج پر انحصار کرنے کے بجائے اپنی کراس سیکشنل جیومیٹری کے ذریعے اس مسئلے کو حل کرتا ہے۔ دو متوازی جالوں کے ساتھ ایک سڈول ایچ کے سائز کے ایلومینیم پروفائل کی خصوصیت، یہ موشن ایپلی کیشنز کے لیے انجنیئر ہے جیسے کہ لکیری سلائیڈ، لفٹنگ کالم، پش پل میکانزم، ٹولنگ فریم، اور ہلکے وزن کی کنویئر لائنز۔

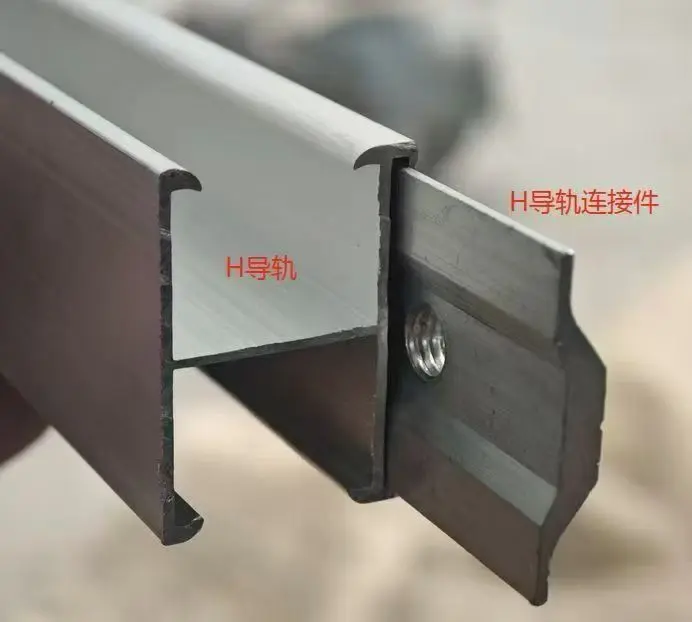

H-Rail ایک ساختی ایلومینیم گائیڈ پروفائل ہے جس کا کراس سیکشن حرف "H" سے ملتا جلتا ہے: دو افقی فلینج ایک مرکزی جال سے جڑے ہوئے ہیں، جو دونوں طرف قابل استعمال سلاٹڈ سطحیں فراہم کرتے ہیں۔ اس متوازی جیومیٹری کی بدولت، عمودی بوجھ ایک کے بجائے دو معاون بازوؤں میں تقسیم کیے جاتے ہیں، جبکہ کھلا مرکز سختی پر سمجھوتہ کیے بغیر وزن کم کرتا ہے۔
یہ جیومیٹری ایک ٹرپل فائدہ پیش کرتی ہے: ایک جیسے وزن کی سنگل سلاٹ ریلوں کے مقابلے، یہ اعتدال پسند بوجھ کے نیچے کم جھکاؤ کی نمائش کرتی ہے۔ پروفائل خود ٹارشن کے خلاف مزاحمت کرتا ہے جب آلات کو پس منظر کی قوتوں یا ہنگامی طور پر رکنے کا نشانہ بنایا جاتا ہے۔ اور دو مشینی سطحوں کے ساتھ، ایک گاڑی دونوں طرف سے چل سکتی ہے—یا دونوں طرف بیک وقت بھی۔
ڈوئل ویب کراس سیکشن دباؤ کو دو معاون بازوؤں میں تقسیم کرتا ہے، جس سے کام کرنے والی سطحوں کو مرتکز بوجھ سے ڈینٹنگ یا خرابی کا خطرہ کم ہوتا ہے۔ ہمارا مینوفیکچرنگ کا تجربہ تمام بیچوں میں مسلسل بوجھ برداشت کرنے والی کارکردگی کو ظاہر کرتا ہے - سیکڑوں ایک جیسے ورک سٹیشنز کی تعمیر کے وقت ایک اہم عنصر۔
H-Rail کا سڈول کراس سیکشن فطری طور پر گھماؤ کے خلاف مزاحمت کرتا ہے جب سامان پس منظر کی طاقت کا استعمال کرتا ہے یا جب لمبی ریلیں نصب ہوتی ہیں۔ اس سے ورکشاپ کا ایک عام مسئلہ براہ راست حل ہو جاتا ہے: انسٹالیشن کے بعد H-Rails قدرے مڑ جاتے ہیں، جس کی وجہ سے گاڑی اپنے اسٹروک کے آدھے راستے سے بند یا جام ہو جاتی ہے۔ الٹ جانے والا ڈیزائن: دونوں نالیوں والے اطراف درست طریقے سے مشینی ہیں، جس سے ریل کو اوپر کی طرف، نیچے کی طرف، یا عمودی طور پر نصب کیا جا سکتا ہے۔ یہ ساختی بیم یا فریم کنیکٹر کے طور پر بھی کام کر سکتا ہے۔ ایک واحد پروفائل متعدد ڈیزائن کنفیگریشنز کا احاطہ کرتا ہے، جس سے حسب ضرورت بریکٹ کی ضرورت کم ہوتی ہے۔
ہر ریل کو باہر نکالنے کے بعد سیدھا کیا جاتا ہے اور شپمنٹ سے پہلے انفرادی طور پر معائنہ کیا جاتا ہے، بغیر جھکائے سیدھی ہونے کو یقینی بناتا ہے — یہاں تک کہ لمبی لمبائی میں۔ گاڑی کی نقل و حرکت پورے اسٹروک میں مستقل رہتی ہے، کسی بھی سرے پر تنگی یا ڈھیلے پن سے گریز کرتی ہے۔
سخت اینوڈائزڈ پرت سطح کی سختی اور لباس مزاحمت کو بڑھاتی ہے، اعلی تعدد سلائیڈنگ کے دوران بھی سطح کے انحطاط کو روکتی ہے۔ یہ ورکشاپ کی دھول اور نمی کے خلاف مزاحمت کرتا ہے، جب کہ دھندلا فنش گندگی کو جمع ہونے سے روکتا ہے — جو اسے کلین رومز اور درست اسمبلی والے علاقوں کے لیے مثالی بناتا ہے۔
| آئٹم | تفصیلات |
| مواد | ایلومینیم کھوٹ، گرم باہر نکالا گیا۔ |
| سیکشن کی قسم | ہم آہنگ ایچ پروفائل، ڈبل ویب، کھوکھلی کور |
| سطح کا علاج | سخت انوڈائزنگ، دھندلا ختم |
| لمبائی | فی کسٹمر ڈرائنگ کی لمبائی تک کاٹ دیں۔ |
| سیدھا پن | شپمنٹ سے پہلے سیدھا اور معائنہ کیا |
| مشینی اختیارات | کٹ ٹو لینتھ، اینڈ چیمفرنگ، ڈرلنگ، ٹیپنگ، پریزین مشیننگ |
| MOQ | 1 × 20 جی پی کنٹینر؛ چھوٹے ٹرائل آرڈرز قابل تبادلہ |
| لیڈ ٹائم | ڈپازٹ موصول ہونے کے بعد 7-15 کام کے دن |
| تجارتی شرائط | ایف او بی / سی ایف آر / سی آئی ایف |
اگر بوجھ براہ راست H-Rail کے اوپر کھڑا ہے اور قوت مسلسل عمودی ہے، تو عام طور پر ایک معیاری ڈبل ویب پروفائل کافی ہوتا ہے۔ تاہم، اگر لوڈ سینٹر سے باہر ہے یا سامان بار بار ایمرجنسی اسٹاپ سے گزرتا ہے، تو ہم تجویز کرتے ہیں کہ پہلے آپ کے ساتھ درخواست کی شرائط پر بات کریں۔ پروفائل ڈیزائن کے ہندسی فوائد ان منظرناموں میں سب سے اہم ہیں۔
لمبے سٹروک کسی بھی ریل کے گھماؤ کو بڑھا دیتے ہیں۔ اس لیے، چند میٹر سے زیادہ اسٹروک کے لیے، ہم سائٹ پر پروفائل کو کاٹنے کے بجائے پہلے سے سیدھی اور معائنہ شدہ کٹ ٹو لینتھ ریلوں کا آرڈر دینے کی تجویز کرتے ہیں۔ فرق ہموار، مسلسل حرکت بمقابلہ ممکنہ بائنڈنگ وسط اسٹروک میں ہے۔
سخت اینوڈائزڈ سطحیں دھول بھری ورکشاپوں اور مرطوب سہولیات کے لیے موزوں ہیں۔ اگر H-Rail کو دھونے کے طریقہ کار یا کاٹنے والے سیالوں کا سامنا کرنا پڑتا ہے، تو براہ کرم ہمیں مخصوص میڈیا کے بارے میں مطلع کریں تاکہ ہم آرڈر دینے سے پہلے سطح کی مطابقت کی تصدیق کر سکیں۔

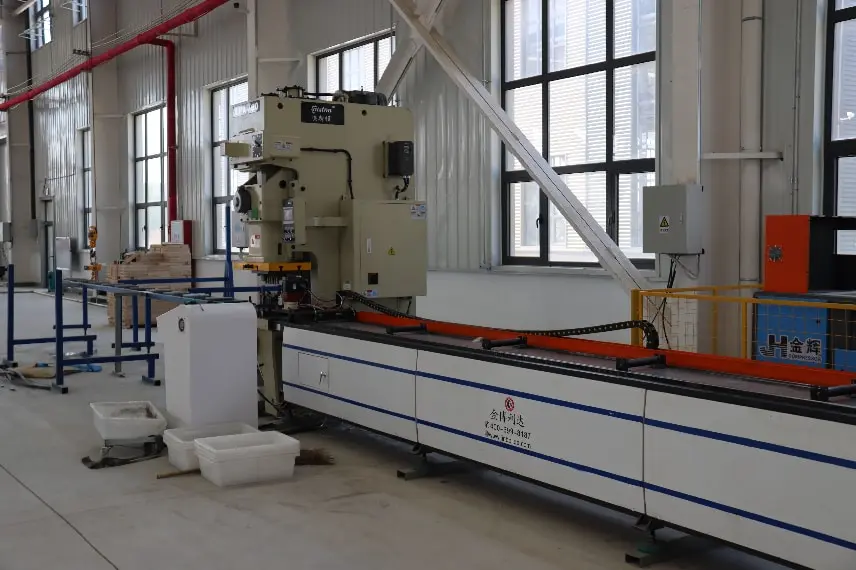

ایچ ریل ہماری اپنی سہولت میں تیار کی جاتی ہے۔ اخراج، مشینی، اور انوڈائزنگ سبھی گھر میں انجام پاتے ہیں۔ ہماری پیداواری سہولت آٹھ C-چینل بنانے والی لائنیں، دو "Ji" پروفائل (ہیٹ پروفائل) سٹیل بنانے والی لائنیں، دو ہائی پاور فائبر لیزر کٹنگ مشینیں، اور چار CNC پنچنگ لائنیں چلاتی ہیں۔ ہمارے ملکیتی سامان میں پیٹنٹ شدہ "ایلومینیم پروفائل پنچنگ مشین" (ZL 2023 2 2784865.9) کا یوٹیلیٹی ماڈل شامل ہے۔ پلانٹ کی سالانہ پروفائل پیداواری صلاحیت تقریباً 200,000 ٹن ہے۔
ہم 30 سے زائد ممالک کو برآمد کرتے ہیں اور پروجیکٹ کنٹریکٹرز اور آلات بنانے والے دونوں کے لیے طویل مدتی سپلائی پروگرام کی حمایت کرتے ہیں۔ برآمدی دستاویزات اور فریق ثالث کے معائنے کے انتظامات پر ہر معاملے کی بنیاد پر بات چیت کی جا سکتی ہے۔
A: ہم ایک کارخانہ دار ہیں. ہمارے H-Rails کا اخراج، سیدھا کرنا، مشینی کرنا، اور ہارڈ اینوڈائزنگ یہ سب کچھ تیانجن، چین میں ہمارے اپنے پروڈکشن بیس پر مکمل کیا جاتا ہے۔ ہمارے فیکٹری ریکارڈز اور سرٹیفیکیشنز کا جائزہ لینے کے لیے آپ کا استقبال ہے۔
A: معیاری MOQ ایک 20GP کنٹینر ہے۔ ہم ابتدائی ٹرائل آرڈرز یا سیمپل بیچز کے لیے چھوٹی مقداریں قبول کر سکتے ہیں — براہ کرم ہمیں مطلوبہ کراس سیکشن وضاحتیں اور کل لمبائی بتائیں، اور ہم اس کے مطابق ایک اقتباس فراہم کریں گے۔
A: ہاں۔ فکسڈ لینتھ کٹنگ، اینڈ چیمفرنگ، ڈرلنگ، ٹیپنگ اور فنشنگ کے دیگر عمل سب گھر میں انجام پاتے ہیں۔ ریل ڈیلیوری پر انسٹالیشن کے لیے تیار ہیں، آپ کی سہولت پر مزید پروسیسنگ کی ضرورت نہیں ہے۔
A: ہماری H-Rails نے سخت ہوا اور برف کے بوجھ کی نقلی جانچ کی ہے۔ ہم مقامی موسمیاتی پیرامیٹرز کی بنیاد پر لوڈ کیلکولیشن کر سکتے ہیں اور EN 1991 اور ASCE 7 جیسے بین الاقوامی معیارات کو پورا کرنے کے لیے مناسب H-Rail ماڈل کی سفارش کر سکتے ہیں۔
A: پیکیجنگ سے پہلے ہر بیچ سیدھا پن، ساختی سالمیت اور سطح کے معیار کا معائنہ کرتا ہے۔ قبولیت کے وہی معیارات ابتدائی نمونے سے لے کر آخری کنٹینر تک لاگو ہوتے ہیں۔
معیاری H-rail پروفائل مارکیٹ میں دستیاب مڈ کلیمپس، اینڈ کلیمپس، اور سٹینلیس سٹیل کے فاسٹنرز کی اکثریت کے ساتھ مطابقت رکھتا ہے۔ اگر آپ کے پاس کلیمپس کے ملاپ کے لیے مخصوص تقاضے ہیں، تو ہم نئے مولڈ بنا کر حسب ضرورت پروفائلز بھی تیار کر سکتے ہیں۔
