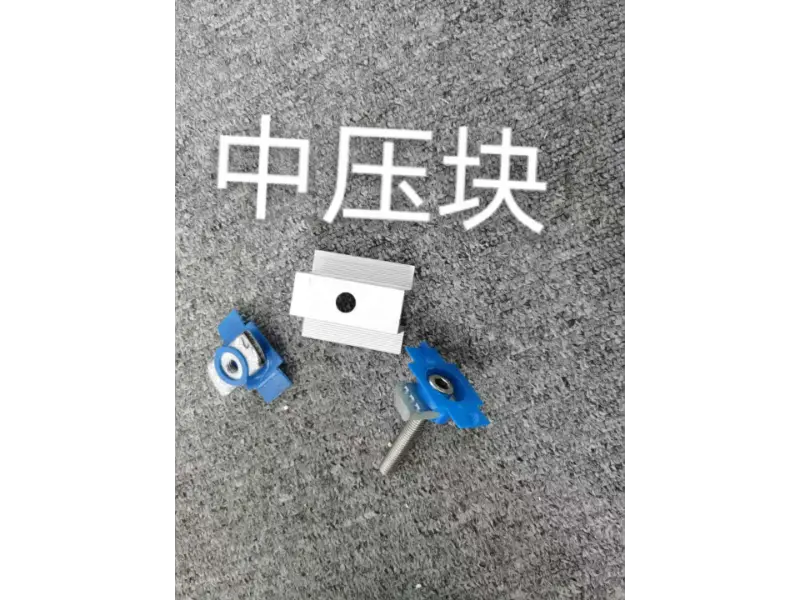

ایلومینیم الائے انٹرمیڈیٹ کلیمپ (فوٹو وولٹک مڈ کلیمپ) ایک خصوصی جزو ہے جو فوٹو وولٹک (PV) ماڈیولز کو محفوظ بنانے کے لیے ڈیزائن کیا گیا ہے۔ دو ملحقہ PV پینلز کے درمیان واقع، یہ ماڈیولز کو بڑھتے ہوئے ریلوں پر مقفل کرتا ہے، افقی نقل مکانی کو محدود کرتا ہے، اور پوری صف کی ہوا اور زلزلہ مزاحمت کو بڑھاتا ہے۔ یہ ماڈیول فریموں کو نقصان سے بچانے کے لیے 304 سٹینلیس سٹیل فاسٹنرز اور ایک اختیاری EPDM اینٹی سلپ ربڑ پیڈ کے ساتھ آتا ہے۔ خاک، پانی اور برف کے جمع ہونے کو کم کرنے کے لیے ڈیزائن میں نکاسی آب اور ہوا کے بہاؤ کے راستے شامل کیے گئے ہیں۔ یہ کلیمپ بڑے پیمانے پر تجارتی اور صنعتی چھتوں کی تنصیبات، رہائشی پی وی سسٹمز، اور یوٹیلیٹی پیمانے پر زمین پر نصب سولر پاور پلانٹس میں استعمال ہوتے ہیں۔ طول و عرض ماڈیول کی موٹائی اور مخصوص پروجیکٹ لوڈ کی ضروریات کی بنیاد پر اپنی مرضی کے مطابق کیا جا سکتا ہے۔
دو ملحقہ پی وی ماڈیولز کے درمیان نصب، ایلومینیم الائے انٹرمیڈیٹ کلیمپ ماڈیولز کو بڑھتے ہوئے ریلوں پر مضبوطی سے لاک کر دیتا ہے۔ یہ افقی اور عمودی نقل مکانی پر پابندی لگاتا ہے، اس بات کو یقینی بناتا ہے کہ ماڈیول صاف ستھرا رہیں اور مستحکم، یکساں قوتوں کے تابع رہیں۔ یہ پوری صف کو محفوظ بنانے کے لیے بنیادی جڑنے والے جزو کے طور پر کام کرتا ہے۔
ملٹی پوائنٹ کلیمپنگ فراہم کرکے، ڈیوائس تیز ہواؤں یا زلزلے کے واقعات کے دوران ماڈیول کی نقل و حرکت اور دوہرائی کو محدود کرتی ہے۔ یہ ماڈیولز کو ریلوں سے ہٹنے یا انتہائی بوجھ کے نیچے ہلنے سے روکتا ہے، اس طرح سخت موسمی حالات میں صف کے مجموعی استحکام کو بہتر بناتا ہے۔
اندرونی اینٹی سلپ سیریشنز، ایک EPDM ربڑ پیڈ کے ساتھ مل کر، کلیمپ اور ماڈیول فریم کے درمیان رگڑ کو بڑھاتے ہیں۔ یہ ماڈیولز کو پھسلنے یا ڈھیلے ہونے سے روکتا ہے، جبکہ ماڈیول کے فریموں کو کچلنے یا خراب ہونے سے بچانے کے لیے کلیمپنگ اسٹریس کو بھی بڑھاتا ہے۔
کلیمپ یکساں طور پر ماڈیولز کے وزن کو ہوا اور برف کے بوجھ کے ساتھ بڑھتے ہوئے ریلوں، سپورٹ کالموں اور بنیاد کے ڈھانچے میں منتقل کرتا ہے۔ یہ تناؤ کو تقسیم کرتا ہے، مقامی اوورلوڈنگ کو روکتا ہے جو کہ دوسری صورت میں ساختی خرابی یا PV ماڈیولز کو نقصان پہنچا سکتا ہے۔
ایلومینیم الائے انٹرمیڈیٹ کلیمپ کی ساخت میں مربوط نکاسی آب اور ہوا کے بہاؤ کے چینلز شامل ہیں۔ یہ بارش کے پانی اور گاڑھا ہونے کے موثر بہاؤ کی سہولت فراہم کرتے ہیں، کلیمپنگ پوائنٹس پر دھول، پانی اور برف کے جمع ہونے کو کم کرتے ہیں، جبکہ ماڈیولز پر شیڈنگ اور ضرورت سے زیادہ بوجھ جمع ہونے کے خطرات کو بھی کم کرتے ہیں۔
معیاری شمسی ماڈیول موٹائی کے ساتھ ہم آہنگ (مثلاً 30mm، 35mm، 40mm) اور غیر معیاری طول و عرض کے لیے مرضی کے مطابق۔ مختلف مینوفیکچررز کے مختلف فریم ڈھانچے اور ماڈیولز کے ساتھ کام کرنے کے لیے ڈیزائن کیا گیا، ایک ہی سپلائی سسٹم متنوع منصوبوں کی ضروریات کو پورا کر سکتا ہے۔
| آئٹم | تفصیلات |
|---|---|
| بیس کھوٹ گریڈ | ایلومینیم مرکب 6005-T5 / 6063-T5 (اختیاری) |
| سطح کا علاج | سلور انوڈائزنگ، فلم کی موٹائی ≥10μm |
| انوڈک فلم کی موٹائی | ≥10μm، موٹی حسب ضرورت ساحلی اور زیادہ نمک کے اسپرے ماحول کے لیے دستیاب ہے۔ |
| ہم آہنگ ماڈیول موٹائی | 30 ملی میٹر، 35 ملی میٹر، 40 ملی میٹر (اپنی مرضی کے مطابق) |
| معیاری لمبائی | 40/50/60/80 ملی میٹر (درخواست پر سائز میں کٹ) |
| ساخت کی قسم | اندرونی طرف اینٹی سلپ ٹوتھ پروفائل کے ساتھ ماڈیولر مڈ کلیمپنگ ڈھانچہ |
| سپورٹنگ فاسٹنرز | 304 سٹینلیس سٹیل ٹی بولٹ اور گری دار میوے |
| اختیاری لوازمات | EPDM ربڑ اینٹی پرچی گاسکیٹ |
| ونڈ لوڈ مزاحمت | 60m/s تک (فی پروجیکٹ دوبارہ چیک کیا گیا) |
| برف کا بوجھ | 1.4kN/m² (فی پروجیکٹ کے حساب سے) |
| درخواست کے منظرنامے۔ | تجارتی اور صنعتی چھتیں، رہائشی PV، زمین پر نصب مرکزی PV پاور اسٹیشن |
| قابل اطلاق معیارات | GB/T 5237, CE, ISO9001 سرٹیفیکیشن دستیاب ہیں۔ |

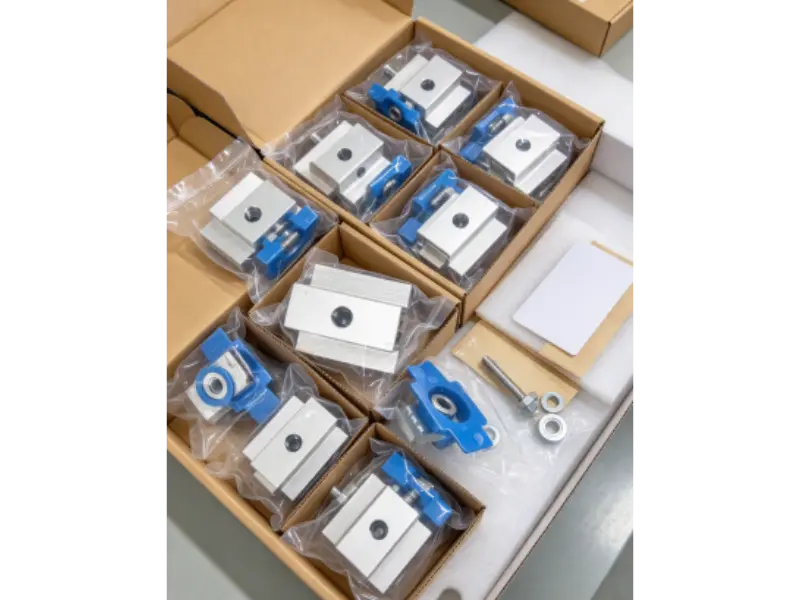

ہر ایلومینیم الائے انٹرمیڈیٹ کلیمپ کو رگڑ یا اثر کو روکنے کے لیے الگ سے پیک کیا جاتا ہے، انوڈائزڈ سطح کی حفاظت کرتا ہے اور اس بات کو یقینی بناتا ہے کہ ٹرانزٹ کے دوران کوئی خراشیں یا کوٹنگ نقصان نہ ہو۔
آئٹمز کو ماڈل اور تفصیلات کے مطابق ترتیب دیا گیا ہے، جس میں واضح لیبلز اور پیکنگ لسٹیں شامل ہیں تاکہ سائٹ پر تیزی سے انوینٹری کی جانچ پڑتال اور منظم اسٹوریج کو آسان بنایا جا سکے۔
ہر کھیپ کو ماڈلز اور بیچوں کی مکمل گنتی اور تصدیق سے گزرنا پڑتا ہے تاکہ یہ یقینی بنایا جا سکے کہ اصل اشیاء—مقدار اور تصریحات کے لحاظ سے—پیکنگ لسٹ سے بالکل میل کھاتی ہیں، قلت یا کوتاہی کو روکتی ہیں۔
سامان کو مضبوط معیاری کارٹنوں یا لکڑی کے کریٹوں میں پیک کیا جاتا ہے، جو اندرونی کشننگ میٹریل اور مضبوط کارنر پروٹیکٹرز سے لیس ہوتے ہیں تاکہ نقل و حمل کے دوران اثرات سے خرابی کو روکا جا سکے۔
پیکیجنگ کے اندر ڈیسی سینٹ کو شامل کیا جاتا ہے تاکہ سمندری یا زمینی ٹرانزٹ کے دوران خشک ماحول کو یقینی بنایا جا سکے، انوڈائزڈ کوٹنگ کو نمی سے متعلق نقصان کو روکا جائے اور اس بات کو یقینی بنایا جائے کہ اجزاء پہنچنے پر فوری تنصیب کے لیے تیار ہوں۔
لچکدار ترسیل کے اختیارات میں مرحلہ وار ترسیل شامل ہے۔ بین الاقوامی آرڈرز کے لیے، ہم برآمدی کلیئرنس کو یقینی بنانے کے لیے جامع پیکنگ فہرستیں اور کسٹم دستاویزات فراہم کرتے ہیں۔ گھریلو آرڈرز کے لیے، ہم تعمیراتی نظام الاوقات کے مطابق براہ راست ٹو سائٹ فل ٹرک لوڈ کی ترسیل پیش کرتے ہیں۔
ہم تنصیب کے منصوبے اور تکنیکی دستاویزات فراہم کرتے ہیں، تنصیب کے اہم نکات کا خاکہ پیش کرتے ہیں، تقاضوں کو سخت کرنا، اور ضروری احتیاطی تدابیر، جو کہ تعمیر سے پہلے کی تکنیکی بریفنگ کے ذریعے سپورٹ کرتے ہیں۔
ڈیزائن بلیو پرنٹس کی بنیاد پر، سولر ماڈیولز اور بڑھتے ہوئے ریلوں کی ترتیب کا تعین کیا جاتا ہے، اور درمیانی کلیمپ کے لیے تنصیب کے پوائنٹس کو نشان زد کیا جاتا ہے تاکہ مستقل وقفہ کاری اور سیدھ کو یقینی بنایا جا سکے۔
شمسی توانائی کے ماڈیول بڑھتے ہوئے ریلوں پر رکھے گئے ہیں۔ ملحقہ ماڈیولز کے درمیان وقفہ کاری اور لیولنگ کو اس بات کو یقینی بنانے کے لیے ایڈجسٹ کیا جاتا ہے کہ ماڈیول کے فریم مڈ کلیمپس کے سلاٹ میں بالکل فٹ ہوں۔
ایلومینیم الائے انٹرمیڈیٹ کلیمپس انسٹال کریں اور ٹی بولٹس کو مخصوص ٹارک پر سخت کریں۔ اس بات کو یقینی بنائیں کہ سخت کرنے والی قوت اچھی طرح سے کنٹرول میں ہے — ضرورت سے زیادہ طاقت سے بچیں جو ماڈیول کے فریموں کو نقصان پہنچا سکتی ہے، اور اس بات کو یقینی بنائیں کہ وہ زیادہ ڈھیلے نہیں ہیں، جو عدم استحکام کا باعث بن سکتا ہے۔
اس بات کی تصدیق کریں کہ EPDM ربڑ پیڈ اور اینٹی سلپ سیریشن درست طریقے سے رکھے گئے ہیں۔ ہر کلیمپنگ پوائنٹ کا معائنہ کریں تاکہ یہ یقینی بنایا جا سکے کہ ماڈیول محفوظ ہیں اور پھسلنے یا ڈھیلے نہیں ہوں گے۔
یہ یقینی بنانے کے لیے پوری صف کو چیک کریں کہ تمام اجزاء مناسب طریقے سے سخت اور برابر کیے گئے ہیں۔ ماڈیولز اور ان کی مجموعی صف بندی کے درمیان فرق کی تصدیق کریں۔ ایک بار بوجھ برداشت کرنے کی ضروریات کی تصدیق ہو جانے کے بعد اور تنصیب کا معائنہ گزر جاتا ہے، پروجیکٹ کو حوالے کیا جا سکتا ہے۔
A: معیاری پروجیکٹس کے لیے، تھرمل توسیع اور سکڑاؤ کو ایڈجسٹ کرنے کے لیے 5-8 ملی میٹر کا توسیعی فرق کافی ہے۔ جب آپ آرڈر دیتے ہیں تو ہم آپ کے پروجیکٹ ڈرائنگ کی بنیاد پر مناسب وضاحتیں بھی تجویز کر سکتے ہیں۔
A: معیاری ٹارک کی وضاحتوں کے مطابق ٹی بولٹس کو سخت کریں۔ EPDM ربڑ پیڈ بفر کے طور پر کام کرنے کے ساتھ، مناسب سختی سے ماڈیول کے فریموں کو نقصان نہیں پہنچے گا۔ تاہم، ضرورت سے زیادہ ٹارک ایلومینیم کے فریموں کو کچل سکتا ہے، اس لیے زیادہ سختی سے گریز کیا جانا چاہیے۔
A: ہم معیاری طور پر 304 سٹینلیس سٹیل فاسٹنرز فراہم کرتے ہیں، جو ضبط کرنے کے لیے اچھی مزاحمت پیش کرتے ہیں۔ طویل مدتی آؤٹ ڈور پراجیکٹس کے لیے، اینٹی سیز کوٹنگ والے بولٹ کو بھی منتخب کیا جا سکتا ہے تاکہ مستقبل میں دیکھ بھال یا ماڈیول کی تبدیلی کے دوران آسانی سے ہٹایا جا سکے۔
A: ان کو دوبارہ استعمال کیا جا سکتا ہے اگر سیریشن نمایاں طور پر نہیں پہنے جاتے ہیں اور پروفائل غیر درست رہتا ہے۔ اگر سیریشنز کو بہت زیادہ پہنا جاتا ہے تو، اینٹی پرچی کی کارکردگی سے سمجھوتہ کیا جائے گا۔ لہذا، ہم ان کو نئے فوٹوولٹک منصوبوں کے لیے استعمال کرنے کی سفارش نہیں کرتے ہیں۔
A: مختلف وضاحتیں ملانے کی سفارش نہیں کی جاتی ہے۔ مختلف موٹائیوں کے درمیانی کلیمپس کا استعمال ماڈیولز پر غیر مساوی لوڈنگ کا باعث بن سکتا ہے، ممکنہ طور پر مقامی تناؤ کے ارتکاز کا سبب بن سکتا ہے اور مائیکرو کریکس کا خطرہ بڑھ سکتا ہے۔ لہذا، نردجیکرن کو معیاری بنانا بہتر ہے۔
A: بڑے فارمیٹ والے ڈوئل گلاس ماڈیولز کے زیادہ خود وزن کے پیش نظر، موٹے ایلومینیم الائے انٹرمیڈیٹ کلیمپ کے استعمال کو ترجیح دینے کا مشورہ دیا جاتا ہے۔ مزید برآں، ماڈیول فریم کی اونچائی کی تصدیق کریں، مؤثر کلیمپنگ رابطے کی لمبائی کی تصدیق کریں، اور اگر ضروری ہو تو کلیمپنگ پوائنٹس کی تعداد میں اضافہ کریں۔
